Giới thiệu về Phụ kiện MicroDuct

Đầu nối nhanh thẳng bằng nhựa sợi quang, còn được gọi là đầu nối lắp đặt tại hiện trường hoặc đầu nối nhanh, là loại đầu nối dùng để kết thúc hoặc kết nối cáp quang một cách nhanh chóng và dễ dàng. Nó cho phép lắp đặt tại chỗ hoặc tại hiện trường mà không cần các công cụ hoặc thiết bị chuyên dụng.

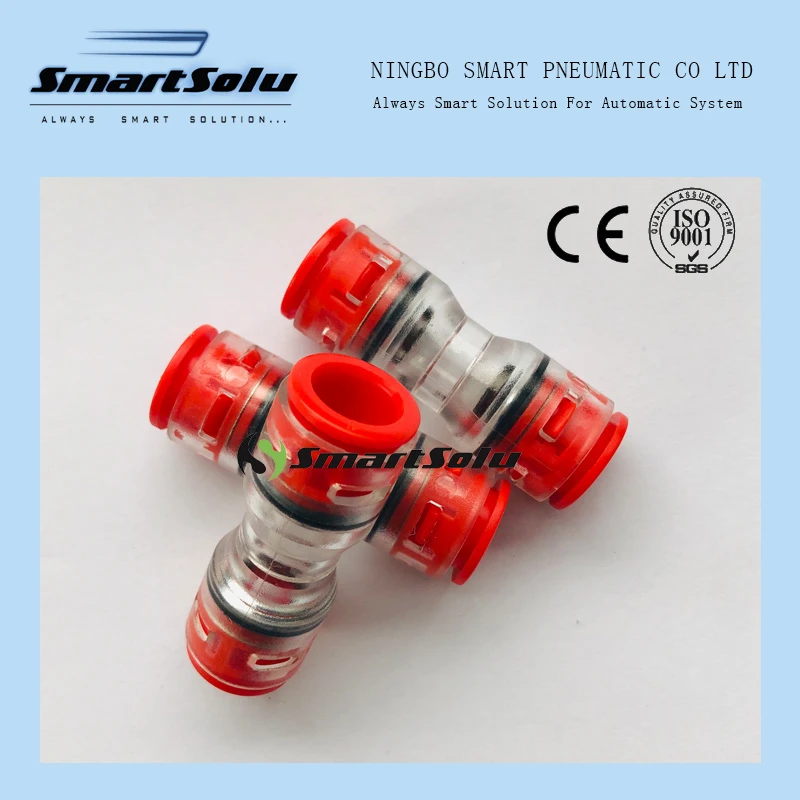

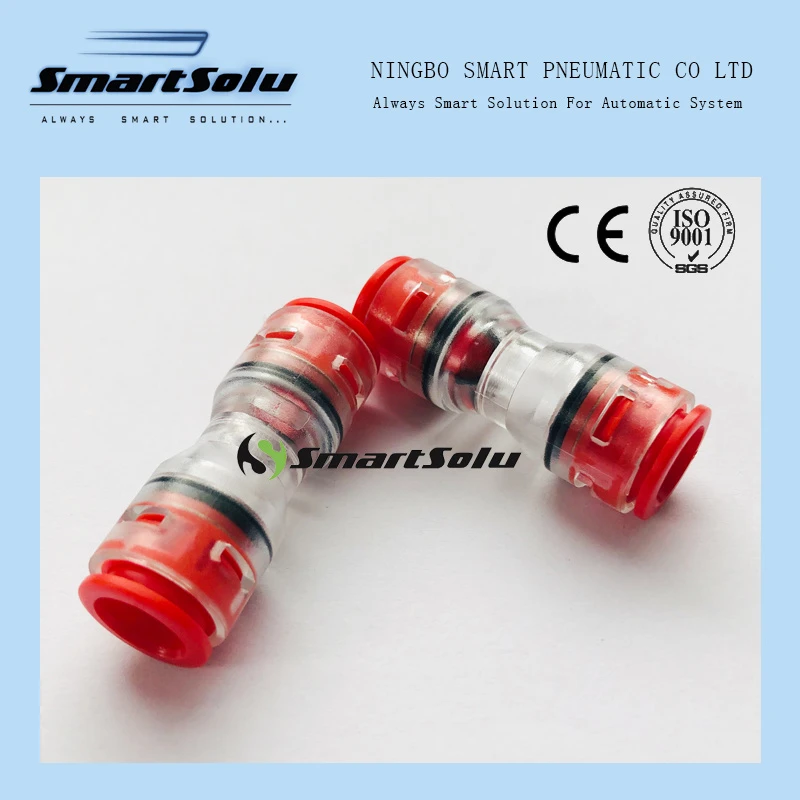

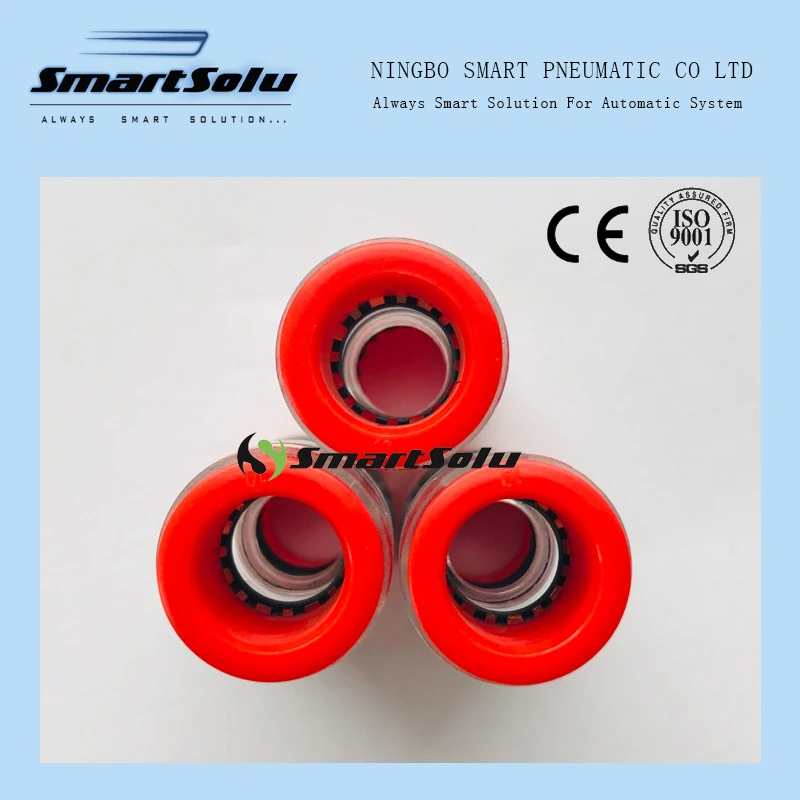

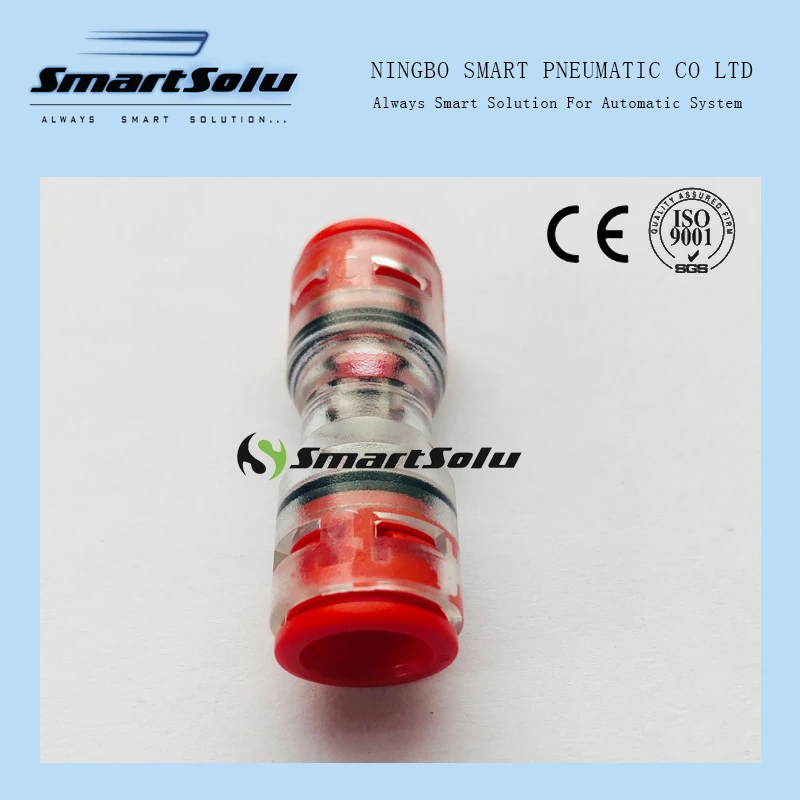

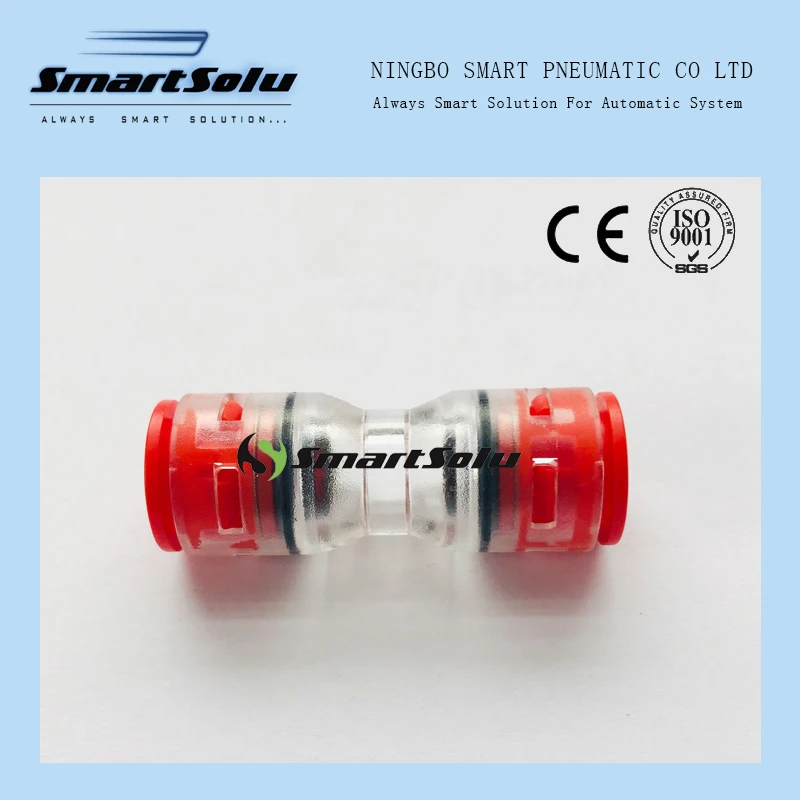

Bộ ghép nối vi mô và nút chặn đầu cuối có thiết kế kết nối nhanh, có vòng nhả kéo và thùng trong suốt để quan sát. Thùng trong suốt cho phép kiểm tra trực quan để xác định xem các đầu ống có được đặt đúng cách trong bộ ghép nối trong khi lắp đặt hay không hoặc cáp đã đi qua bộ ghép nối trong giai đoạn lắp đặt hay chưa.

Bộ ghép vi mô có sẵn hai cấu hình; thẳng và chuyển tiếp để cho phép kết nối hai vi hạt có đường kính ngoài khác nhau. Bộ ghép vi mô được đánh giá ở mức 175 psi với hệ số an toàn là 4:1. Kích thước và thông số kỹ thuật được liệt kê dưới đây:
Kích thước lắp.....Polycarbonate
5mm............Chân không đến 175
7mm............Chân không đến 175
8 mm............Chân không đến 175
8,5 mm.............Chân không đến 175
10 mm............Chân không tới 175
12 mm............Chân không tới 175
12,7mm............Chân không tới 175
14mm............Chân không đến 175
16mm............Chân không tới 175
18mm............Chân không đến 175
Nhiệt độ. Phạm vi.....-30 độ F (-34 độ ) đến +180 độ F (85 độ )

Áp suất làm việc thực tế sẽ thấp hơn ở nhiệt độ cao

Áp suất nổ gấp bốn lần áp suất làm việc của nhiệt độ phòng phụ kiện (hệ số an toàn bốn lần)

Đánh giá chân không đến 28 inch Hg ở nhiệt độ phòng

Bộ ghép nối vi môđược sử dụng khi cần tiếp cận cáp ở giữa nhịp để đặt cuộn dây chùng. Có sẵn để phù hợp với các vi mô OD 12 mm và 12,7mm.

Máy cắt Microduct có hai kiểu:
Máy cắt thẳng tiêu chuẩnđể cắt sạch trước khi ghép nối
Máy cắt vòngđược sử dụng khi cần thiết để tiếp cận cáp trong ống một cách an toàn

Mũ kết thúc vi sinh vậtđược luồn vào các vi sinh vật bên trong để tạo áp lực cho các vi sinh vật trước khi lắp đặt. Nắp cuối vi mô giữ cho vi mô không bị nổ và tăng thêm độ cứng trong quá trình lắp đặt. Có sẵn để phù hợp với các vi mô 10 mm và 12 và 12,7mm.

Công cụ loại bỏ khớp nối vi môgiúp việc tháo bộ ghép vi mô trở nên dễ dàng, tiết kiệm hao mòn trên bàn tay và ngón tay.

Caliper kỹ thuật sốđược sử dụng để đo đường kính ngoài của cáp và ống dẫn để đảm bảo kích thước phù hợp và khả năng tương thích với các bộ phận chèn và khớp nối phun. Các phép đo ASME và Metric.
